MATS-3110SA軟磁動態測量裝置
MATS-3110SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在40Hz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。

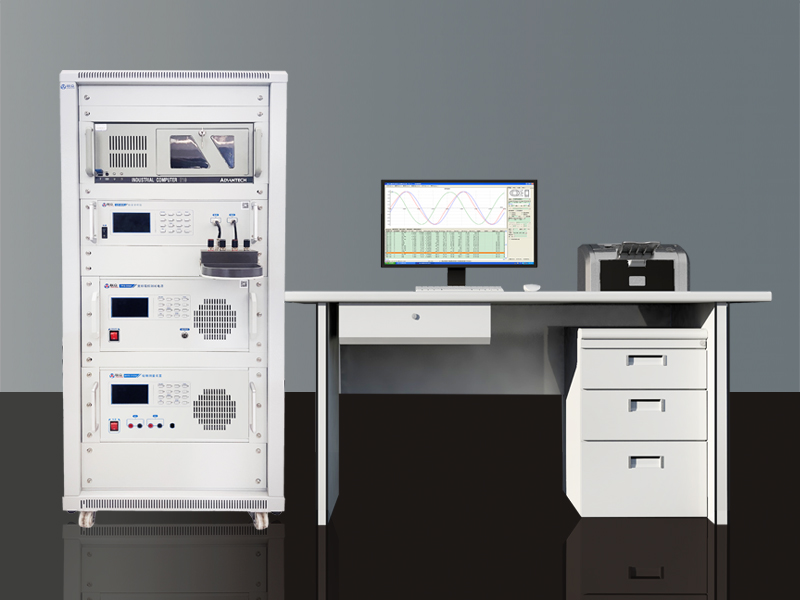

測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
MATS-3110SA軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在40Hz～300kHz（連續頻率）條件下的交流磁性參數：Ps、Bm、Hm、Ss，μa、δ、Br和Hc，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。測試系統由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
測試項目

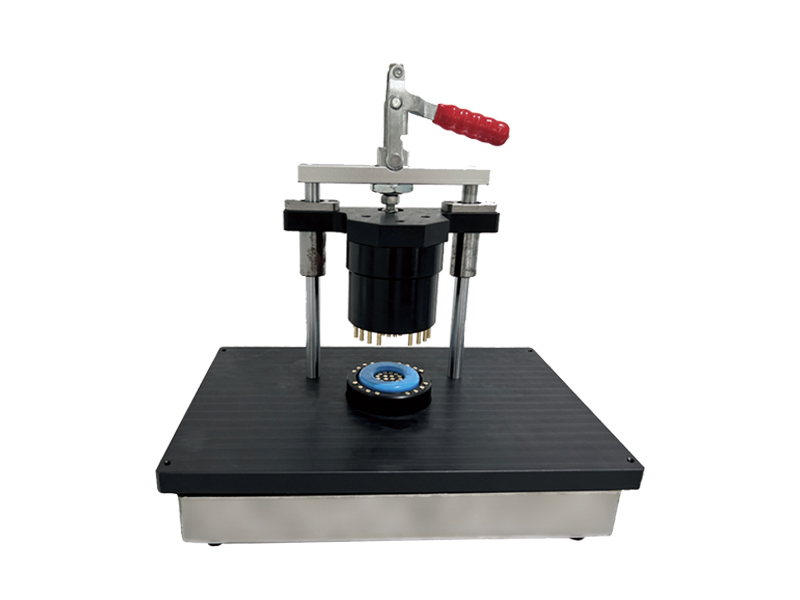

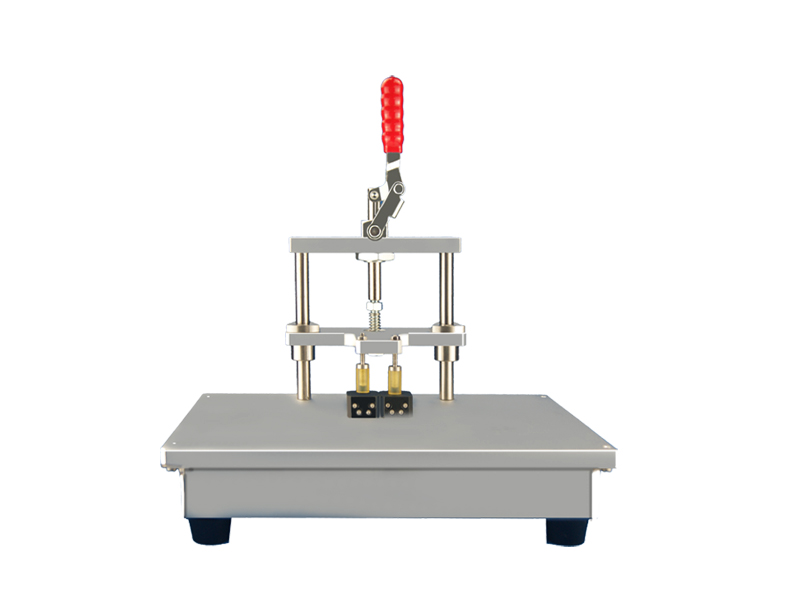

1、閉路樣品
| 將樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器?？蓽y量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。 | |||
| 材料 | 測量參數 | 適用標準 | |
| 硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 |
GB/T 3658-2008 GB/T 19346.1-2017 |
|
2、愛潑斯坦方圈
| 愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。 |
|
||
| 型號 | ES-700 | ES-200 | |
| 適用標準 | GB3655-2008和IEC 60404-2 | GB 10129-88 | |
| 等效磁路 | 940mm | 940mm | |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 | |
| 適用頻率 | 50?400Hz | 400Hz～10kHz | |
| 測量范圍 |
取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m |
||
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | ||
| 試樣質量 | 240g?1000g | 200g?1000g | |
技術參數
| 使用環境 | |||
| 參數 | 技術指標 | ||
| 輸入電源 | 單相220V，50Hz | ||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | ||
| 外磁場干擾 | 應絕對避免 | ||
| 熱平衡時間 | 10分鐘 | ||
| TPS-500M硅鋼測試電源 | |||
| 參數 | 技術指標 | ||
| 最大輸出功率 | 500VA | ||
| 頻率范圍 | 40Hz-1kHz | ||
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | ||
| 輸出電壓 | 0～1V～10V～50V～150V四檔自動量程 | ||
| 最大輸出電流 | 10A | ||
| 鎖定Bm | √ | ||
| 鎖定Hm | √ | ||
| TPS-500A寬頻程控測試電源 | |||
| 子型號 | 1210B | 2010B | 3010B |
| 最大輸出功率 | 500VA (≤120k) | ||
| 頻率范圍 | 1kHz～120kHz | 1kHz～200kHz | 1kHz～300kHz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% | ||
| 輸出電壓 | 0～10V～50V～150V～300V四檔自動量程 | ||
| 最大輸出電流 | 10A | 10A | 10A |
| 鎖定Bm | √ | √ | √ |
| 鎖定Hm | √ | √ | √ |
|
1.√表示支持此功能，Х表示不支持此功能 2.型號定義：最大輸出功率（VA），后綴指最大頻率（kHz）/10+最大輸出電流 (A)+字母（A：支持鎖B；B：支持鎖B和鎖H） |
|||
| LZ-300/3012功率分析儀 | |||
| 參數 | 技術指標 | ||
| 頻率測量 | 40Hz～300kHz | ||
| 電流測量 | 0～12A（有效值） | ||
| 電壓測量 | 0～120V（有效值） | ||
| 相位精度 | 1% ±0.05° | ||
SMTest測量軟件
1、運行環境：測量軟件運行于Windows操作系統下，操作簡捷;
2、系統語言：中文;
3、有多種單位制式可選，以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm和固定Hm等多種測量模式，一鍵完成多條件測試;
7、每組一次設置1～100個測試點，支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”，無需重復輸入測量條件;
9、文件系統采用數據庫格式，可輸出測試結果到Excel表格中;
10、測試數據自動保存，支持歷史數據查詢、調入和刪除;
