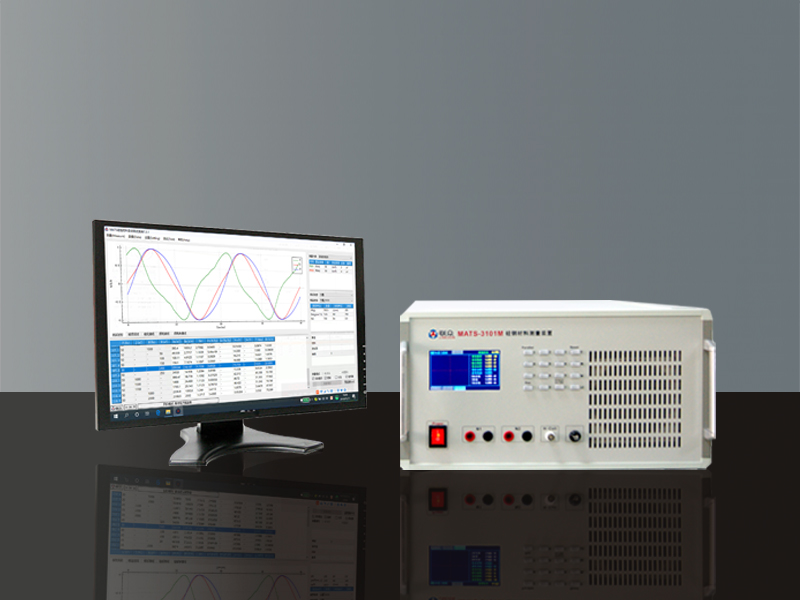

MATS-3100M硅鋼測量裝置
MATS-3100M硅鋼測量裝置適用于軟磁材料動態磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料的交流磁性參數：比總損耗Ps、磁極化強度Jm、磁場強度Hm、比視在功率Ss、振幅磁導率，以及交流磁化曲線和損耗曲線；
MATS-3100M硅鋼測量裝置配置網絡適配器，支持WAN和LAN網絡連接；設備可單機操作，也可通過局域網或互聯網實現多終端數據集中管理;系統提供動態鏈接，以便第三方數據管理軟件進行讀??；
MATS-3100M硅鋼測量裝置適用于軟磁材料動態磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料的交流磁性參數：比總損耗Ps、磁極化強度Jm、磁場強度Hm、比視在功率Ss、振幅磁導率，以及交流磁化曲線和損耗曲線。
MATS-3100M硅鋼測量裝置配置網絡適配器，支持WAN和LAN網絡連接；設備可單機操作，也可通過局域網或互聯網實現多終端數據集中管理;系統提供動態鏈接，以便第三方數據管理軟件進行讀取。
測試項目
1.閉路樣品
| 將樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器?？蓽y(cè)量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。 | ||
| 材料 | 測量參數 | 適用標準 |
| 硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 |
GB/T 3658-2008 GB/T 19346.1-2017 |

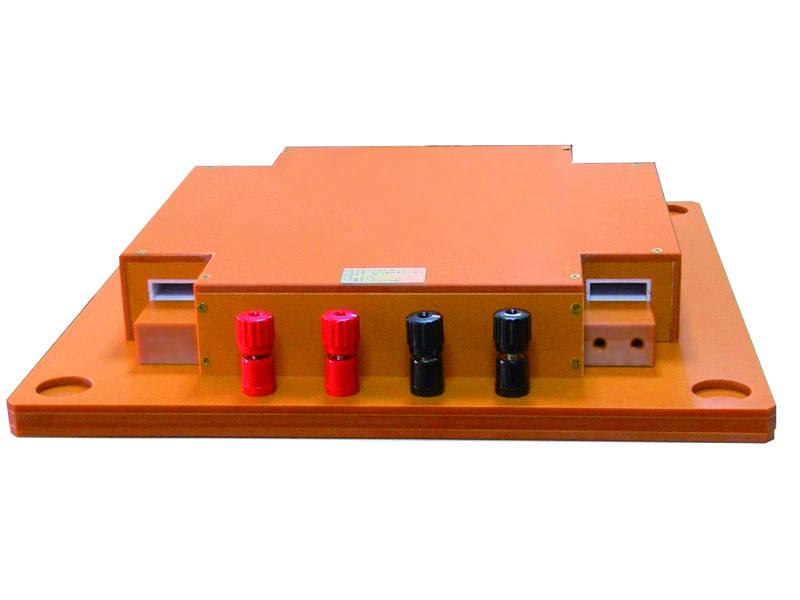

2.愛潑斯坦方圈
| 愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。 | ||
| 型號 | ES-700 | ES-200 |
| 適用標準 | GB3655-2008和IEC 60404-2 | GB 10129-88 |
| 等效磁路 | 940mm | 940mm |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 |
| 適用頻率 | 50?400Hz | 400Hz～10kHz |
| 測量范圍 |
取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m |
|
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | |
| 試樣質量 | 240g?1000g | 200g?1000g |

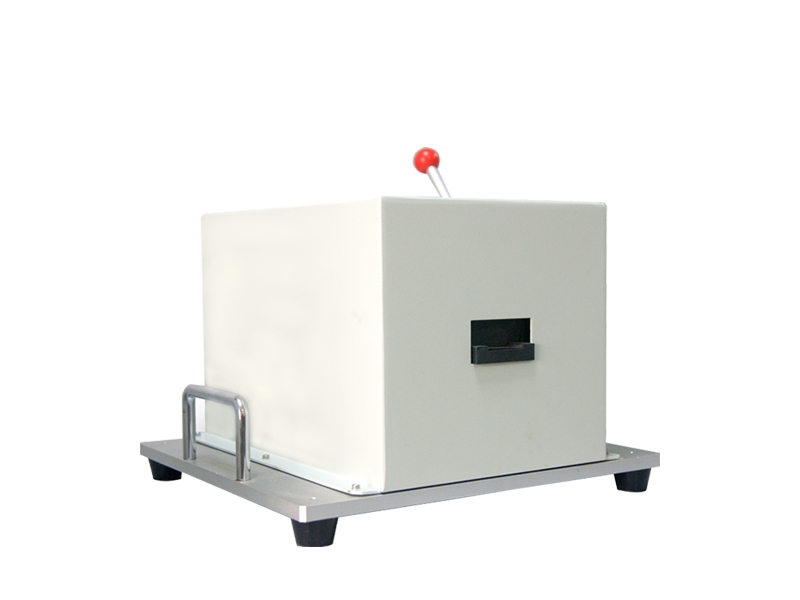

3.SST-500磁導計
|
磁導計是用于電工鋼帶單片樣品測量時的磁化裝置，由磁軛、勵磁線圈和極靴等組成。測試時將被測試樣放入磁導計中與磁軛一起構成閉合磁路。 可根據用戶要求定制各種規格的非標磁導計。 |
|
| 測量參數 | 技術指標 |
| 適用標準 | GB13789-2008 和IEC 60404-3 |
| 適用頻率范圍 | 50Hz?150Hz |
| 測量范圍 |
取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m |
| 樣品尺寸 | 500mm X 500mm（單片） |
| 試樣質量 | 240g?1000g |

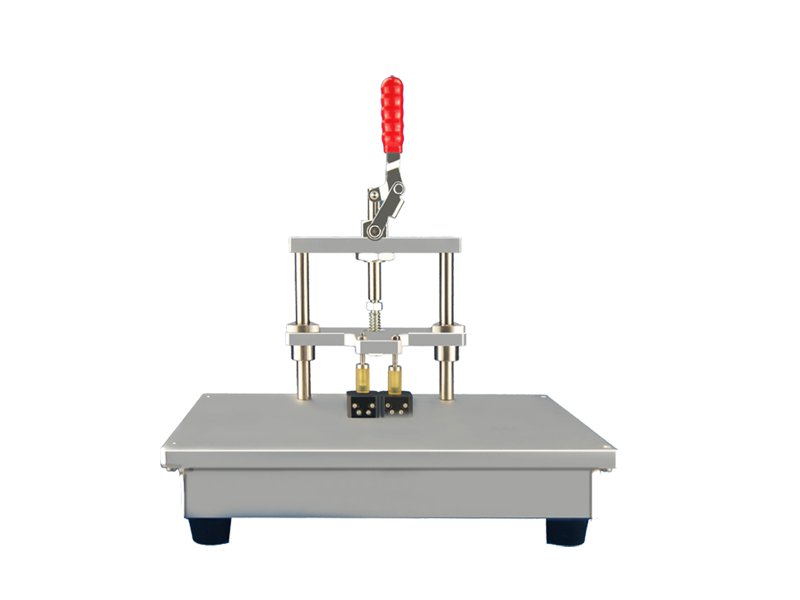

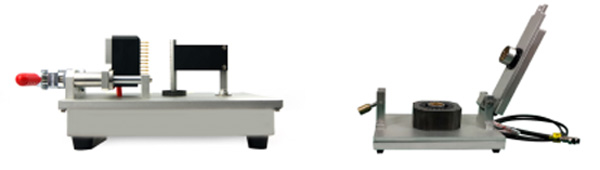

4.鐵芯測試工裝（定制）
| 可根據用戶測試要求定制鐵芯測試工裝，用于非晶卷繞磁芯和電機定子鐵芯等磁性器件的快速測量。 | |
|
 |
|
技術參數
| 使用環境 | ||||
| 參數 | 技術指標 | |||
| 輸入電源 | 單相220V，50Hz | |||
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH | |||
| 外磁場干擾 | 應絕對避免 | |||
| 熱平衡時間 | 10分鐘 | |||
|
MATS-3100M硅鋼測量裝置 |
||||
| 型號 | 0505A | 1205A | 2005A | 1020A |
| 最大輸出功率 | 500VA（20?40Hz：150VA;40?1KHz：500VA;1K?2K Hz：350VA） | 2000VA(≤400Hz) | ||
| 頻率范圍 | 40Hz～500Hz | 40Hz～1200Hz | 40Hz～2000Hz | 45Hz～1kHz |
| 頻率細度 | 1Hz | 1Hz | 1Hz | 1Hz |
| 輸出電壓 | 0～1V～10V～50V～150V四檔 | 0～10V～50V～80V～100V四檔 | ||
| 最大輸出電流 | 10A | 10A | 10A | 20A |
| 采樣速率 | 2MHz | 2MHz | 2MHz | 2MHz |
| 分辨率和線性度 | 16Bit | 16Bit | 16Bit | 16Bit |
| 標準接口 | RJ45，RS-232 | |||
| 電流法 | √ | √ | √ | √ |
| 波形補償 | √ | √ | √ | √ |
| 諧波分析 | Х | Х | √ | Х |
|
1.√表示支持此功能，Х表示不支持此功能。 2.型號定義：最大頻率（Hz）/100+最大功率(VA)/100+字母（A：支持電流法；B：支持電流法和H線圈法） |
||||
