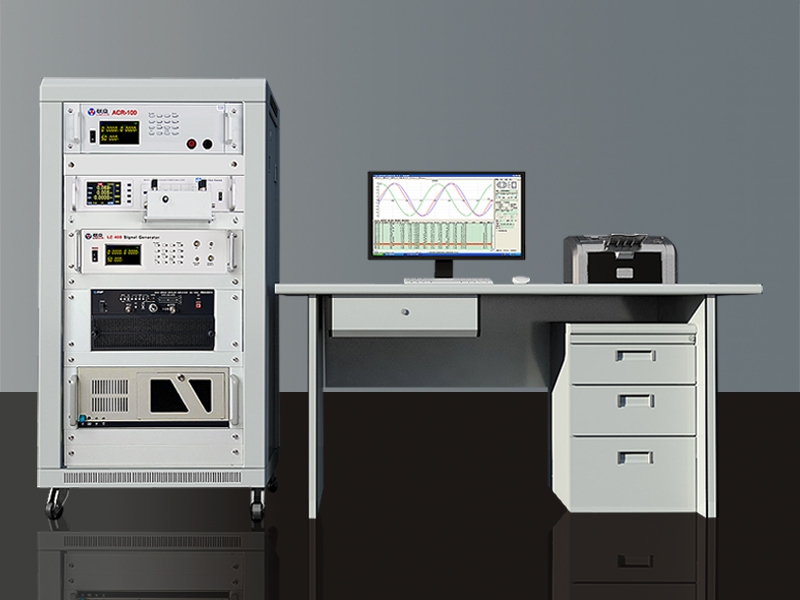

MATS-3122SA/1M軟磁動態測量裝置可自動測量鐵硅鋁、鐵鋁、軟磁鐵氧體、坡莫合金、非晶/納米晶和硅鋼等軟磁材料在10Hz～1MHz（連續頻率）下的交流磁性參數：Ps、Bm、Hm、Ss，μa和δ，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁特性參數。
測試系統采用數字信號合成及處理技術, 由高速寬頻帶雙極性功率放大器、高精密寬頻功率分析儀、功率補償模塊和工控計算機組成自動測試系統， 配置MATS磁性自動測量系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理。
MATS-3121SA/1M軟磁動態測量裝置采用功率補償技術，最大勵磁功率可達到500VA，實現了寬頻帶、高功率，較好的解決了高頻條件下試樣制備要求高，測試范圍窄的問題。
測試項目

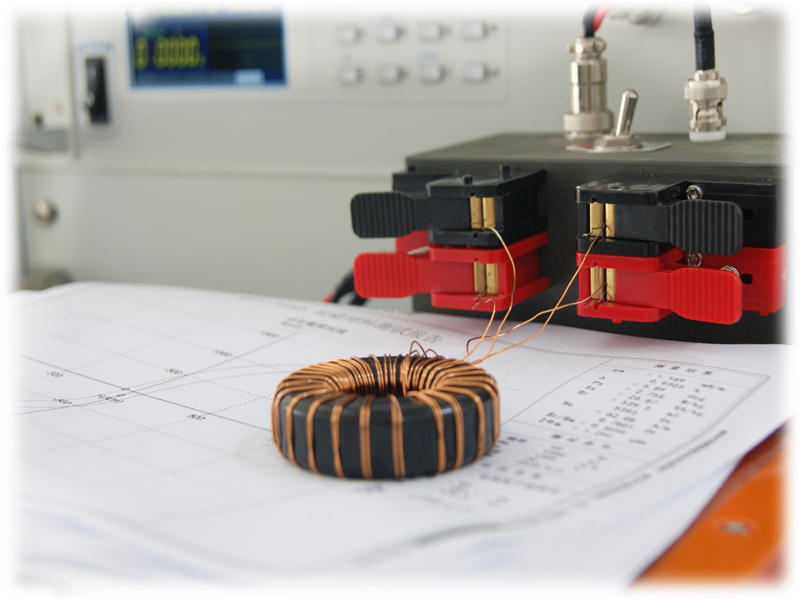

測試樣品形狀:直接在樣品上繞制勵磁（N1）和感應（N2）線圈測量環形、矩形、EE形和EI形等閉路樣品。
測試樣品種類:可測試鐵硅鋁、鐵鋁、非晶/納米晶、硅鋼、坡莫合金金屬磁粉芯和軟磁鐵氧體等軟磁材料。
測試參數:測量軟磁材料的動態磁性參數，可準確測量μa、δ和Ps，可推算特定條件下的μ′、μ″、μL、μR、Q和AL等動態磁性參數。
技術參數
|
使用環境 |
|
參數 |
技術指標 |
|
輸入電源 |
單相220V，50Hz |
|
使用環境 |
環境溫度：23±5℃；環境濕度：30～75%RH |
|
外磁場干擾 |
應絕對避免 |
|
熱平衡時間 |
10分鐘 |
|
LZ-410信號發生器 |
|
參數 |
技術指標 |
|
頻率帶寬 |
10?1MHz；頻率步進：1Hz |
|
頻率精度 |
< 0.1%×當前值;頻率誤差< 0.05% |
|
電壓精度 |
1mV （程控，鎖Bm測試時）； |
|
電壓失真度 |
<0.5% |
|
BCV-310寬頻帶電流電壓表 |
|
參數 |
技術指標 |
|
頻率測量 |
10Hz～1MHz |
|
電流測量 |
0～10A（有效值） |
|
電壓測量 |
0～300V（有效值） |
|
測量模式 |
支持鎖定磁感Bm和鎖定磁場Hm |
|
NF42014功率放大器 |
|
參數 |
技術指標 |
|
輸出功率 |
200VA |
|
頻率帶寬 |
10Hz-1MHz |
|
最大輸出電壓 |
50Vrms |
|
最大輸出電流 |
±4Arms |
|
CH-2335A高精密寬頻功率分析儀 |
|
參數 |
技術指標 |
|
頻率測量范圍 |
DC?1MHz； |
|
電流測量范圍 |
1uA～15A (峰值)； |
|
電流測量精度 |
不確定度≤0.4%； |
|
電壓測量范圍 |
1mV～1000Vrms（有效值）； |
|
電壓測量精度 |
不確定度≤0.4%； |
|
功率測量精度 |
不確定度≤0.6%（滿量程） |
|
ACR-100A功率補償模塊 |
|
參數 |
技術指標 |
|
工作頻率范圍 |
10k～1000kHz |
|
最大工作電壓 |
200V |
|
最大工作電流 |
10A |
|
最大補償功率 |
500VA，有效值(F≤500kHz時);400VA,有效值(500kHz＜F≤1MHz) |
|
補償方式 |
自動 |
|
|
|
SMTest測量軟件
1、運行環境：測量軟件運行于Windows操作系統下，操作簡捷;
2、系統語言：中文;
3、有多種單位制式可選，以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm和固定Hm等多種測量模式，一鍵完成多條件測試;
7、每組一次設置1～100個測試點，支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”，無需重復輸入測量條件;
9、文件系統采用數據庫格式，可輸出測試結果到Excel表格中;
10、測試數據自動保存，支持歷史數據查詢、調入和刪除;
