MATS-3110M硅鋼測量裝置
MATS-3110M硅鋼測量裝置適用于軟磁材料動態磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料的交流磁性參數：比總損耗Ps、磁極化強度Jm、磁場強度Hm、比視在功率Ss、振幅磁導率，以及交流磁化曲線和損耗曲線；

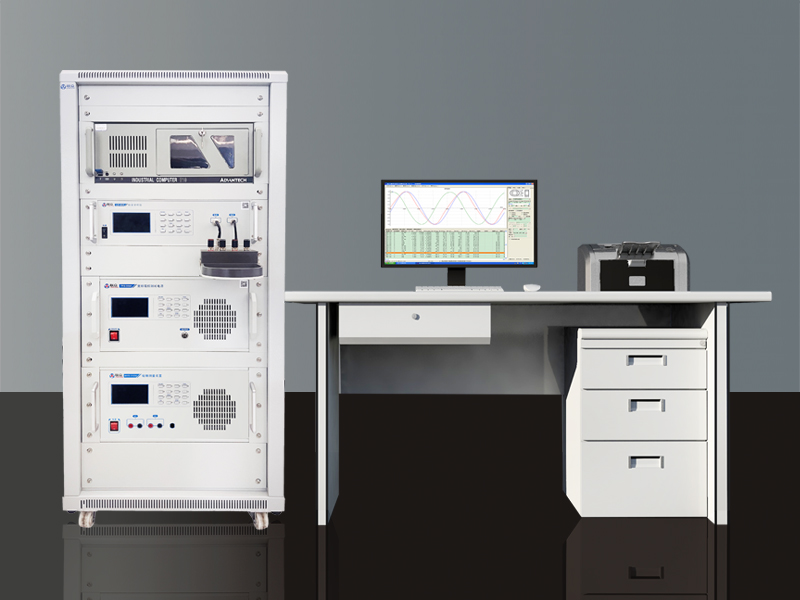

MATS-3110M硅鋼測量裝置由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理；
MATS-3110M硅鋼測量裝置適用于軟磁材料動態磁性參數測量，可準確測量電工鋼片（帶）、坡莫合金、非晶和納米晶等軟磁材料的交流磁性參數：比總損耗Ps、磁極化強度Jm、磁場強度Hm、比視在功率Ss、振幅磁導率，以及交流磁化曲線和損耗曲線；
MATS-3110M硅鋼測量裝置由計算機、TPS系列寬頻程控測試電源和LZ系列功率分析儀組成，配置MATS磁性自動測試系統V7.0——SMTest軟磁動態測量軟件，可實現各種復雜的磁特性測試以及數據管理；
測試項目
1.閉路樣品
| 將樣品、磁化線圈（N1）、測量線圈（N2）共同組成一個空載變壓器?？蓽y量環形、矩形，CD形、EE形、UU形，PQ形等具有閉合磁路結構的試樣。 | ||
| 材料 | 測量參數 | 適用標準 |
| 硅鋼、非晶、納米晶、坡莫合金和SMC軟磁復合材料等 | Ps、Bm、Hm、Ss、ua，以及交流磁化曲線和損耗曲線 |
GB/T 3658-2008 GB/T 19346.1-2017 |
2.愛潑斯坦方圈
| 愛潑斯坦方圈是用于測量電工鋼帶磁特性參數的磁化裝置。由四個線圈和空氣磁通補償線圈組成,四個線圈的每一個都包含初級磁化繞組和次級感應繞組。測試時由初級線圈、次級線圈和作為鐵芯的電工鋼帶試樣組成一個空載變壓器。 | ||
| 型號 | ES-700 | ES-200 |
| 適用標準 | GB3655-2008和IEC 60404-2 | GB 10129-88 |
| 等效磁路 | 940mm | 940mm |
| 線圈匝數 | N1=N2=700匝 | N1=N2=200匝 |
| 適用頻率 | 50?400Hz | 400Hz～10kHz |
| 測量范圍 |
取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m |
|
| 樣品尺寸 | 寬30mm±0.2mm,長280～320mm±0.5mm | |
| 試樣質量 | 240g?1000g | 200g?1000g |

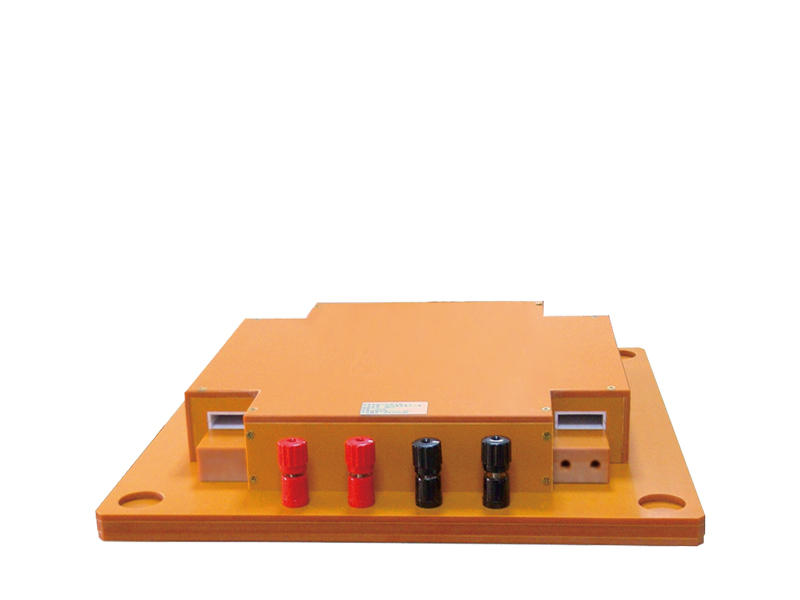

3.SST-500磁導計
|
磁導計是用于電工鋼帶單片樣品測量時的磁化裝置，由磁軛、勵磁線圈和極靴等組成。測試時將被測試樣放入磁導計中與磁軛一起構成閉合磁路。 可根據用戶要求定制各種規格的非標磁導計。 |
|
| 測量參數 | 技術指標 |
| 適用標準 | GB13789-2008 和IEC 60404-3 |
| 適用頻率范圍 | 50Hz?150Hz |
| 測量范圍 |
取向硅鋼：Bm1.0T～1.8T，Hm≤1000A/m 無取向硅鋼：Bm0.8T～1.5T，Hm≤10kA/m |
| 樣品尺寸 | 500mm X 500mm（單片） |
| 試樣質量 | 240g?1000g |

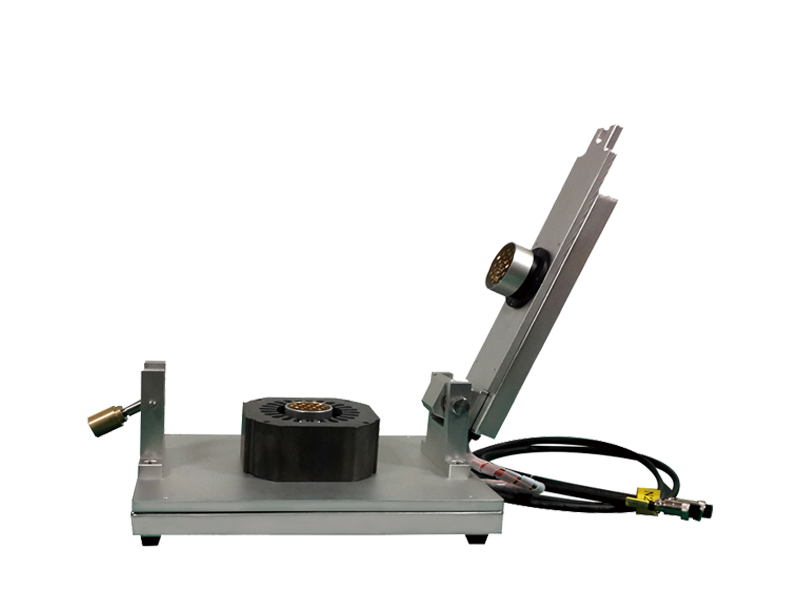

4.鐵芯測試工裝（定制）

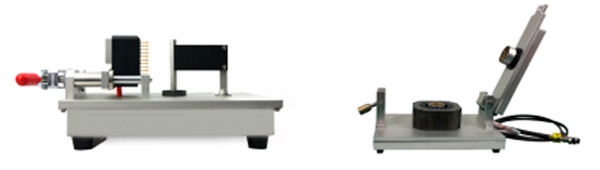

| 可根據用戶測試要求定制鐵芯測試工裝，用于非晶卷繞磁芯和電機定子鐵芯等磁性器件的快速測量。 | |
|
 |
|
技術參數
| 使用環境 | |
| 參數 | 技術指標 |
| 輸入電源 | 單相220V，50Hz |
| 使用環境 | 環境溫度：23±5℃；環境濕度：30～75%RH |
| 外磁場干擾 | 應絕對避免 |
| 熱平衡時間 | 10分鐘 |
| TPS-1000A寬頻程控測試電源 | |
| 參數 | 技術指標 |
| 最大輸出功率 | 1000VA (≤50k)正弦波 |
| 頻率范圍 | 40Hz～20kHz |
| 頻率細度 | < 0.1%×當前值，頻率誤差< 0.05% |
| 輸出電壓 | 0～300V四檔自動量程 |
| 最大輸出電流 | 10A |
| 測量模式 | 支持鎖定磁感Bm和鎖定磁場Hm |
| LZ-300/0212功率分析儀 | |
| 參數 | 技術指標 |
| 頻率測量 | 40Hz～200kHz |
| 電流測量 | 0～12A（有效值） |
| 電壓測量 | 0～120V（有效值） |
| 相位精度 | 1% ±0.05° |
| 型號定義：最大頻率kHz/10+最大電流A，最大電流小于10時，前面加0。 | |
SMTest測量軟件
1、運行環境：測量軟件運行于Windows操作系統下，操作簡捷;
2、系統語言：中文;
3、有多種單位制式可選，以保證不同用戶各自的使用習慣;
4、支持環形、EE、EI、CD、矩形、雙孔、BS和其它等各種形狀樣品參數的輸入;
5、可根據樣品外形尺寸計算樣品的有效截面積和有效磁路長度;
6、支持一次設置多組測量條件，可同時設置固定頻率、固定Bm和固定Hm等多種測量模式，一鍵完成多條件測試;
7、每組一次設置1～100個測試點，支持批量快速設置;
8、設置的測量條件保存到“保存的測量條件”，無需重復輸入測量條件;
9、文件系統采用數據庫格式，可輸出測試結果到Excel表格中;
10、測試數據自動保存，支持歷史數據查詢、調入和刪除;
